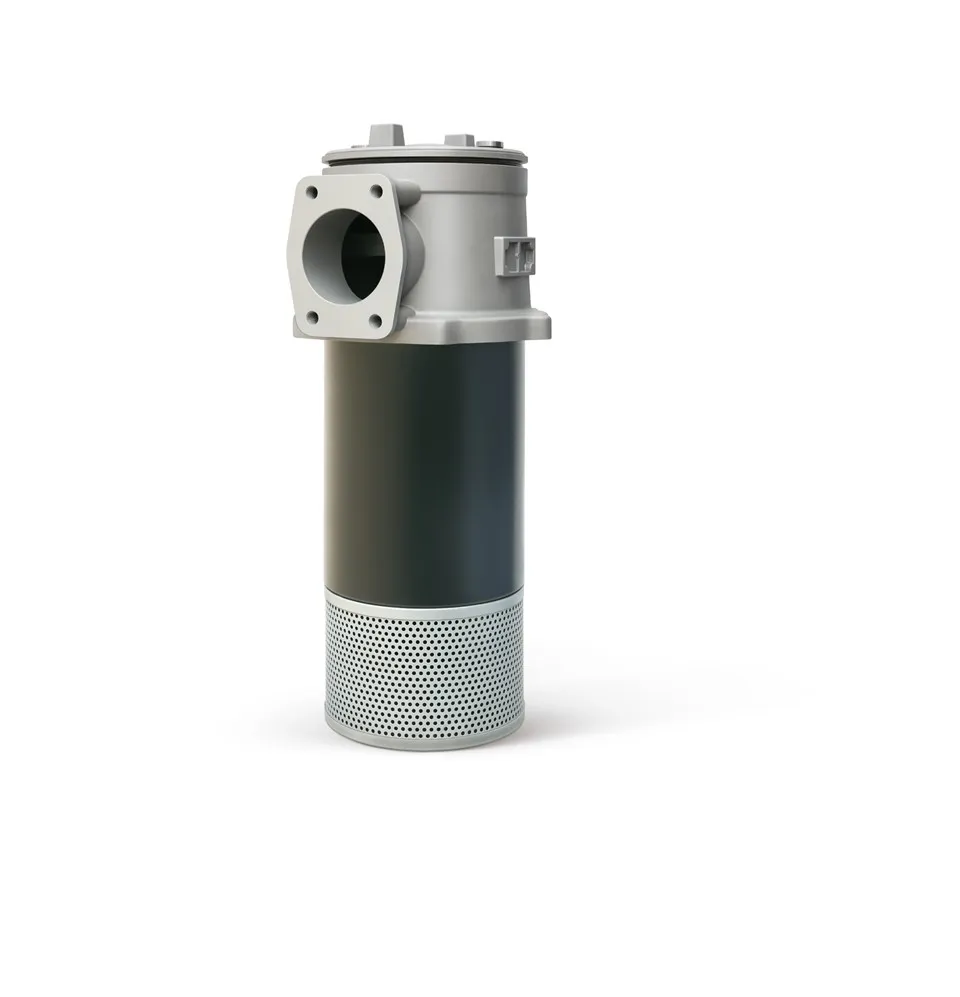

RFB povratni filtar za ulje s izravnim povratom, samobrtveni

RFB Serija povratnog filtra izravnog stražnjeg samobrtvljenja

      ●RFB serija samobrtvenih magnetskih povratnih filtara ulja s izravnim povratom prvenstveno se koristi za finu filtraciju povrata ulja hidrauličkog sustava. Oni filtriraju metalne čestice nastale trošenjem komponenti u hidrauličnom sustavu, kao i zagađivače poput gumenih nečistoća iz istrošenih brtvi, osiguravajući da ulje koje teče natrag u spremnik ostane čisto.

Glavna značajka

●Ovaj filter se može postaviti izravno na vrh, stranu ili dno spremnika za ulje. Glava filtera je izložena izvan spremnika za ulje, a cilindar je djelomično uronjen u spremnik za ulje, pojednostavljujući cjevovod sustava i čineći izgled sustava kompaktnijim.

●Opremljen premosnim ventilom: Tijekom pokretanja hladnog ulja, kada je temperatura tekućine sustava preniska, pulsacije protoka i drugi čimbenici mogu uzrokovati pretjerani diferencijalni tlak na filtru, sprječavajući rad glavnog stroja. Osim toga, u slučajevima kada se filterski element začepi onečišćenjima, premosni ventil spojen paralelno ispod poklopca filtera automatski će se otvoriti pri diferencijalnom tlaku od 0.4MPa, štiteći filterski element i osiguravajući normalan rad sustav.

●Sa nepovratnim ventilom: Filter se postavlja sa strane i na dno rezervoara, tako da pri zamjeni filter elementa ulje iz rezervoara ne istječe.

●Predviđen je difuzor protoka tekućine, koji se sastoji od difuzora protoka tekućine i donjeg dijela cilindra, omogućavajući nesmetan protok povratnog ulja u spremnik ulja, što otežava stvaranje mjehurića, smanjuje povratni zrak, smanjuje turbulencija taloženih zagađivača, te pružanje grube filtracije kada je premosni ventil otvoren.

●Opremljen kombiniranim vizualnim indikatorom i električnim signalnim uređajem, kao i preljevnom cijevi i hvatačem prljavštine: Kako se filterski element postupno začepljuje, razina začepljenosti može se promatrati na vizualnom indikatoru, a istovremeno se može dati električni signal šalje se kada se dosegne signalni prag od 0,35MPa. Preljevna cijev i hvatač prljavštine ugrađeni su na dnu elementa filtera, omogućujući jednostavno uklanjanje zajedno s elementom filtera tijekom zamjene, čime se sprječava da onečišćenja padnu natrag u spremnik za ulje.

●Sadrži jednostavnu instalaciju, spajanje i zamjenu filtarskog elementa: Ulaz za ulje povezan je preko prirubnice, a za instalacijsku prirubnicu između glave filtra i spremnika za ulje korisnici mogu dizajnirati i izbušiti šest rupa za vijke prirubnice na ploči spremnika za ulje prema na dimenzije navedene u dijagramu. Odvrtanjem gornjeg poklopca filtra može se zamijeniti filtarski element ili dodati ulje u spremnik.
